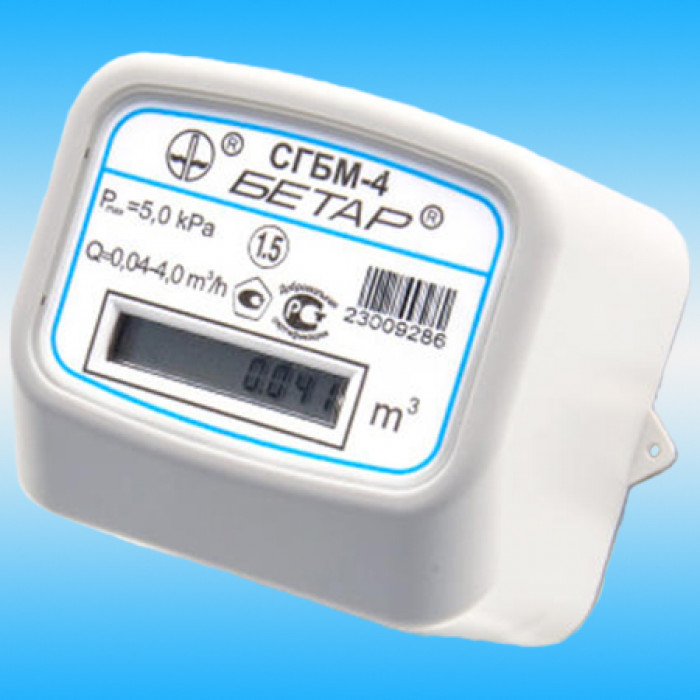

Счетчик газа БЕТАР СГБМ-4 Д, с импульсным выходом (без тройника)

Счетчик газа малогабаритный СГБМ-4 предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве. Счетчик газа СГБМ-4 отличается малыми габаритами и возможностью установки как на вертикальном, так и на горизонтальном опуске газопровода. Счетчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки отображают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Питание счетчика газа осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет с даты выпуска. Наличие тройника в комплекте счетчика газа позволяет производить опрессовку газопровода без счетчика и позволяет иметь возможность пользоваться газом, пока счетчик будет на ремонте или поверке. В эксплуатации счетчик не является источником шума, электромагнитных помех, вибрации и загазованности.

Исполнения
Счетчик газа СГБМ-4 выпускается в следующих исполнениях: классов точности 1.0 и 1.5; с температурной коррекцией и без температурной коррекции; с импульсным выходом и без импульсного выхода. Маркировка с указанием знака класса точности «1.0» или «1.5» в круге наносится на лицевую панель счетчика. В счетчике газа СГБМ-4 в исполнении с температурной коррекцией измеренный объем газа приводится к стандартным условиям — к температуре Т=20 °С. Это позволяет платить потребителю только за фактически потребленный газ в независимости от сезонной температуры газа. Для измерения температуры газа в конструкции счетчика применяется датчик температуры, измеряющий температуру от минус 10 до плюс 50 °С. Знак температурной коррекции «ТК» в круге наносится на лицевую панель счетчика.

Счетчик газа СГБМ-4 в исполнении с импульсным выходом используется в составе систем диспетчеризации, таких как автоматическая система комплексного учета потребления энергоресурсов АСКУПЭ «САКЛАУ». Импульсный выход реализован посредством оптрона и позволяет передавать данные о расходе газа (показания счетчика). Надпись «с импульсным выходом» наносится на лицевую панель счетчика.

Монтажная часть (тройник) счетчика газа выпускается в следующих исполнениях:
- тройник без накидных гаек;
- тройник с одной накидной гайкой (на входном патрубке);
- тройник с двумя накидными гайками.

Счетчик газа СГБМ-4 зарегистрирован в Государственном реестре средств измерений Российской Федерации под № 61307-15.

Преимущества/особенности
универсальность применения — широкий выбор типоразмеров
удобство установки и монтажа — не требуется проведение сварочных работ, устанавливается на вертикальных и горизонтальных участках газопровода, наличие накидных гаек позволяет осуществлять установку без использования каких-либо дополнительных соединительных элементов
температурная коррекция
возможность дистанционной передачи данных — импульсный выход или встроенный радиомодуль
компактность и эргономика (по сравнению с диафрагменными счетчиками газа)
бесшумная работа (по сравнению с диафрагменными счетчиками газа)
отсутствие движущихся механических частей в конструкции счетчика
отсутствие в конструкции счетчика клапана, расширяющего диапазон измерения, но снижающего надежность (по сравнению со струйно-акустическими счетчиками других производителей)
межповерочный интервал – 12 лет
гарантийный срок – 12 лет

Основные параметры:
Типоразмер: 4
Вид: Струйно-акустический
Измеряемая среда
• природный газ: по ГОСТ 5542-2014
• природный газ: по ГОСТ 20448-90
Давление измеряемой среды, не более, кПа [кгс/см2]: 5,0 (0,05)
Диаметр условного прохода тройника Ду, мм: 20
Присоединение к газопроводу
• штуцера (наружная резьба по ГОСТ 6357-81): G 3/4 - B
• накидная гайка (внутренняя резьба по ГОСТ 6357-81): G 3/4 - B и G 1 - B
Расход, м3/ч:
• минимальный Qmin: 0,04
• максимальный Qmax: 4
Пределы допускаемой относительной погрешности счетчика, %:
• в диапазоне расходов от Qmin до 0,2*Qmax: ± 2,5
• в диапазоне расходов от 0,2*Qmax до Qmax включительно
• для класса точности 1.0: ± 1,0
• для класса точности 1.5: ± 1,5
Потеря давления при максимальном расходе газа Qmax, не более, мм вод. ст (кПа): 160 (1,6)
Емкость индикаторного устройства, [м3]: 999999,999
Условия эксплуатации
• температура окружающего воздуха, °С: от -10 до +50
• относительная влажность окружающего воздуха при температуре не выше плюс 35 °С, не более, %: 95
• атмосферное давление, кПа (мм рт. ст.): от 84 до 106,7 (от 630 до 800)
Класс защиты от проникновения пыли и воды по ГОСТ 14254-96: IP54
Масса без комплекта монтажных частей, не более, кг: 0,67
Габаритные размеры, не более, мм: 70х88х76
Срок службы, лет: 12

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО ВЫХОДА:
Тип датчика: оптрон KPC 357 NT
Цена деления одного импульса, л/импульс: 10
Ток, не более, мА: 3
Напряжение, не более, В: 60
Длительность импульса, мс: 58
Длина кабеля, м: от 0,5 до 1,5 (стандартная — 0,5)

НАЗНАЧЕНИЕ ВЫВОДОВ ИМПУЛЬСНОГО ВЫХОДА:
Съем сигнала о расходе газа (счет - SIGNAL): Синий или любой другой отличный от белого - (+). Белый - (-)
